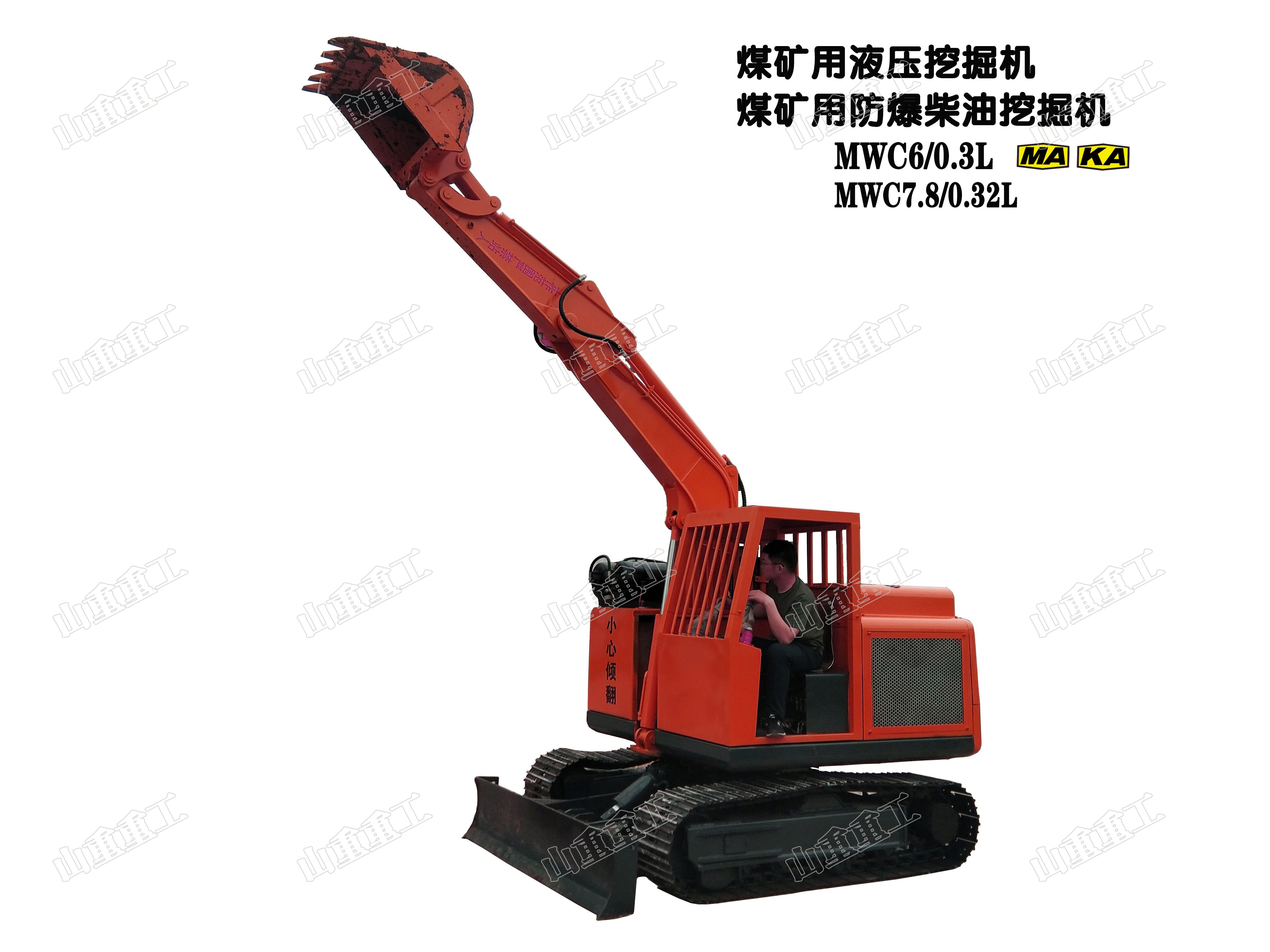

煤礦用防爆挖掘機還叫做煤礦用防爆柴油挖掘機學名煤礦用液壓挖掘機是為巷道修復、挖掘水溝、清理浮煤、清渣、平整巷道等多項工作專門設計的產品，煤礦用防爆挖掘機動力采用上柴65KW發動機（國Ⅲ排放標準)，動力強勁，挖掘力大于36KN，最大爬坡能力為30°，配有大功率破碎錘，破碎錘沖擊能1100J，破巖能力強大；發動機排放性能滿足GB20891-2014中規定的國三排放標準，具有煤安證及國家檢測中心出具國三排放認證報告。
2、煤礦用防爆挖掘機各部件材質和性能特別適應井下惡劣條件使用,設備體積小巧緊湊，可以在很小的斷面內能實現回轉，滿足挖掘、臥底、側挖、破巖、裝車等各項動作要求，能夠完成毛水溝、清理浮煤、清渣、平整巷道等多項工作。
3、挖掘機上車架可以360°旋轉，可以實現皮帶運輸機下部破碎挖掘，工作臂可以實現在巷道內不同高度360°無障礙破碎挖掘。整機配有可升、降的前置推土鏟，可以平整巷道以及穩定機身。
工作臂兩側的液壓管路設有彈簧保護套,避免碰撞膠管。
4、設備液壓系統采用負載敏感系統，該系統不但能保證液壓泵的壓力與負載所需自動匹配，而且也能精確的控制負載的速度，是目前工程機械采用的最先進的液壓系統。
5、設備采用先進的氣啟動模式，啟動操作既方便又快捷；采用先進的尾氣處理系統（水洗處理），可將發動機尾氣有效地吸收，轉變?yōu)闊o毒害的氣體排出，有效地凈化工作環境。
MWC6/0.3L煤礦用防爆挖掘機主要參數
|
型 號
檢測項目
|
MWC6/0.3L
|
|
基本參數
|
標準斗容量，m3
|
0.3±0.03
|
|
工作質量，t
|
6.0±0.5
|
|
主發動機額定功率，kw
|
63
|
|
液壓系統
參數
|
額定工作壓力/允許最大壓力（工作裝置），MPa
|
17/20
|
|
額定工作壓力/允許最大壓力（回轉），MPa
|
14/16
|
|
額定工作壓力/允許最大壓力（行走），MPa
|
14/16
|
|
作業范圍
參數
|
最大挖掘半徑，mm
|
≥5000
|
|
最大挖掘深度，mm
|
≥2200
|
|
最大垂直挖掘深度，mm
|
≥1500
|
|
最大挖掘高度，mm
|
≥5360
|
|
最大卸料高度，mm
|
≥3370
|
|
最大挖掘半徑，mm
|
≥5000
|
|
最大挖掘深度，mm
|
≥2200
|
|
整機性能
參數
|
最大挖掘力（鏟斗），kN
|
≥45
|
|
爬坡能力，°
|
±26
|
|
離地間隙
|
≥240
|
|
接地比壓， MPa
|
≤0.08
|
|
履帶最小轉彎半徑，m
|
≤2.2
|
|
履帶寬度，mm
|
400
|
|
外形尺寸（運輸狀態）
|
長度，mm
|
4900±100
|
|
寬度，mm
|
1600/1900±50
|
|
高度，mm
|
2260±50
|
MWC6/0.3L煤礦用液壓挖掘機主要配置
|
序號
|
名稱
|
型號
|
數量
|
生產廠家
|
|
1
|
發動機
|
（上柴65Kw國三排放)
|
1
|
國內知名品牌
|
|
2
|
高壓油泵（柱塞泵）
|
K3V28
|
1
|
韓國斗山
|
|
3
|
行走馬達
|
JMV47
|
2
|
韓國斗山
|
|
4
|
回轉減速機
|
SJK60
|
1
|
美國伊頓
|
|
5
|
多路閥
|
2.0
|
1
|
韓國伊頓
|
|
6
|
腳踏先導閥
|
QR6-120-2
|
1
|
日本慶日
|
|
7
|
十字先導閥
|
QR6-120-1
|
2
|
日本慶日
|
|
8
|
履帶鏈軌總成
|
135-400
|
2
|
山推小松
|
|
9
|
回轉接頭
|
STⅡ14Y3L
|
1
|
山推
|
|
10
|
回轉支撐
|
QND715×22
|
1
|
馬鞍山
|
|
11
|
隔爆型磁力起動器
|
QJZ3-120/1140(660)
|
1
|
上海華榮
|
|
12
|
液壓膠管
|
6/16/19
|
1
|
青島橡六
|
|
13
|
鋼材
|
Q345/NM450/40Gr
|
1
|
萊鋼
|
|
14
|
破碎錘（選配）
|
SB40
|
1
|
韓國水山
|
MWC7.8/0.32L設備參數：
|
項 目
|
單 位
|
|
|
工作裝置
|
/
|
三節臂
|
|
輔助臂旋轉角度
|
°
|
±360
|
|
發動機功率
|
kW
|
80
|
|
額定轉速
|
r/min
|
2200
|
|
液壓系統
|
液壓系統額定壓力
|
MPa
|
27.5
|
|
液壓系統最大流量
|
L/min
|
140
|
|
液壓油最大溫升
|
K
|
50
|
|
液壓油最高溫度
|
℃
|
75
|
|
行走機構
|
行走驅動方式
|
/
|
集成液壓馬達減速器驅動
|
|
行走形式
|
/
|
履帶行走
|
|
接地比壓
|
MPa
|
≤0.1
|
|
行走速度
|
Km/h
|
0-4±0.2
|
|
離地間隙
|
mm
|
≥330
|
|
爬坡能力
|
°
|
±28
|
|
行走力
|
kN
|
≥100
|
|
作業范圍
|
鏟斗容量
|
m3
|
0.32
|
|
最大挖掘半徑
|
mm
|
5100
|
|
最大仰臂高度
|
mm
|
5100
|
|
最大卸載高度
|
mm
|
2450
|
|
最大挖掘深度
|
mm
|
2550
|
|
破碎錘
|
額定工作壓力
|
MPa
|
11-14
|
|
工作流量
|
L/min
|
40-70
|
|
沖擊頻率
|
